Produktdetails:
|
| Produktname: | Schlagschneider-Reibahle | Typ: | Bohrwerkzeug |
|---|---|---|---|
| Maschinentyp: | Bohrwerkzeug | Zertifizierung: | API |
| Material: | Hartmetall / Hochmanganstahl, Stahl, Fräser | Verarbeitungsart: | Gießen |
| Verwenden: | Konstruktion | Anwendbare Branchen: | Bauarbeiten, Energie und Bergbau |
| Außendurchmesser: | 200mm-1800mm | Farbe: | Schwarz |
| Verbindung: | Eingebauter Dreh- oder Abzieher | Passende Felsformation: | Weiche Bodenschichten |
| Faden: | Hängt von der Bohrstange ab | ||
| Hervorheben: | 200mm Fliegen-Schneiderbohrwerkzeug,18 Zoll Fräser Reibahle,200mm Barrel Reibahle HDD |
||

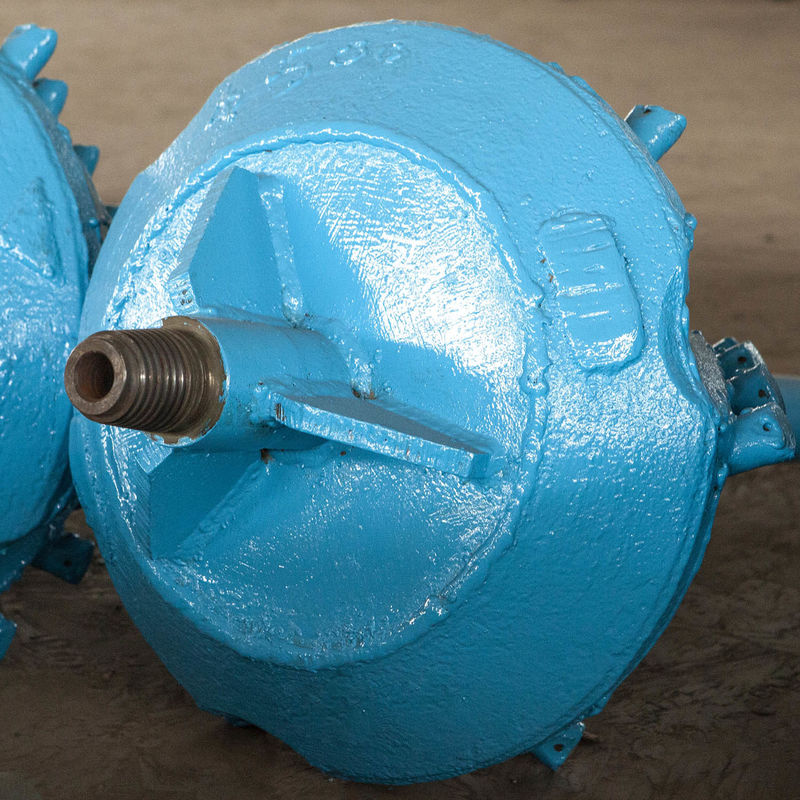

Fly Cutter Spezialdesign Weit verbreiteter Fly-Gewinde-Zahnfräser
Produktbeschreibung
Der Fly Cutter ist eine andere Art von Reibahle, die durch das Entfernen von 80 oder 90 Prozent der Vorderseite einer Klingenreibahle hergestellt wird, wobei nur der hintere Abschnitt verwendet wird, der ein Band oder einen Ring hat, der ihn umhüllt. Das Band kann nur 6 bis 8 Zoll (147 bis 196 mm) breit sein für Reibahlen mit einem Durchmesser von 12 bis 44 Zoll (305 bis 1078 mm).
Ein Fly Cutter kann wie ein Wagenrad mit Speichen in der Mitte anstelle von Klingen und Schneidezähnen aussehen, die eng um das Cutterband angeordnet sind. Die Speichen bieten strukturelle Integrität für die Reibahle und einen Weg für die Bohrflüssigkeit, um den Außendurchmesser des Lochs zu erreichen. Düsen werden oft in den Speichen installiert, so dass der Bohrer das tatsächliche Volumen und den Druck der durch das Loch fließenden Flüssigkeit steuern kann.
Wenn der schmale Fly Cutter gedehnt würde, um wie ein 30- oder 55-Gallonen-Fass (113,5 oder 208 Liter) auszusehen und Speichen vorne und hinten platziert würden, wird ein kombinierter Fly Cutter/Trommelreibahle hergestellt. Da die Späne durch diese Trommel fließen müssen, vorbei an beiden Speichensätzen, ist die Reinigung des Werkzeugs während des Schneidens entscheidend. Kombinationsreibahlen werden im Allgemeinen nur von mittelgroßen und großen Bohrbetrieben verwendet, die Querungen mit großem Durchmesser durchführen.
| Parameterliste für Schneidreibahlen | |||||||||||||
| NR. | 1 | 2 | 3 | 4 | 5 | ||||||||
| Spezifikation D | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | |
| 1 | Φ300 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 2 | Φ350 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 3 | Φ400 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 4 | Φ450 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 5 | Φ500 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 6 | Φ550 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 7 | Φ600 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 8 | Φ650 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 9 | Φ700 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 10 | Φ750 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 11 | Φ800 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 12 | Φ850 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 13 | Φ900 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | |||
| 14 | Φ950 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 15 | Φ1000 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 16 | Φ1050 | Φ127 | 110 | 600 | |||||||||
| 17 | Φ1100 | Φ127 | 110 | 600 | |||||||||
| 18 | Φ1150 | Φ127 | 110 | 600 | |||||||||
| 19 | Φ1200 | Φ127 | 110 | 600 | |||||||||
| 20 | Φ1250 | ||||||||||||
| 21 | Φ1300 | ||||||||||||
| 22 | Φ1350 | ||||||||||||
| 23 | Φ1400 | ||||||||||||
| 24 | Φ1450 | ||||||||||||
| 25 | Φ1500 | ||||||||||||
| 26 | Schnallentyp | Φ73 Bohrlaschen sind empfohlen |
Φ83 Bohrlaschen sind empfohlen |
Φ89 Bohrlaschen sind empfohlen |
Φ102/Φ114 Bohrlaschen sind empfohlen |
||||||||
| Seriennummer Nummer |
1 | 6 | 7 | 8 | ||||||
| Spezifikation D | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | 芯轴B Dabber |
Länge C | Länge E | |
| 1 | Φ300 | |||||||||
| 2 | Φ350 | |||||||||
| 3 | Φ400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 4 | Φ450 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 5 | Φ500 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 6 | Φ550 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 7 | Φ600 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 8 | Φ650 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 9 | Φ700 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 10 | Φ750 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 11 | Φ800 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 12 | Φ850 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 13 | Φ900 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 14 | Φ950 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 15 | Φ1000 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 16 | Φ1050 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 17 | Φ1100 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 18 | Φ1150 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 19 | Φ1200 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 20 | Φ1250 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 21 | Φ1300 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 22 | Φ1350 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 23 | Φ1400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 24 | Φ1450 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 25 | Φ1500 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 26 | Schnallentyp | Φ114 Bohrlaschen sind sind empfohlen |
Φ127 Bohrlaschen sind empfohlen |
Φ140 Bohrlaschen sind empfohlen |
||||||
Die Eigenschaften von "BAIWEI" Bohrgestängen
Zwei Kraftbereiche
Die Gewinde der in der Firma hergestellten Nicht-Grab-Bohrgestänge haben zwei Kraftbereiche. Eine solche Struktur soll den Widerstand verringern, dem ein Bohrer während des Bauprozesses ausgesetzt ist. Die Rohre sind so konstruiert, dass sie ein hohes Drehmoment aushalten und gleichzeitig einen großen Innendurchmesser für einen hervorragenden Bohrflüssigkeitsfluss beibehalten, so dass sich die Gewinde nicht verformen.
Optimales Design
Bohrgestänge durch die Streuung gleicher Festigkeit und Spannungsoptimierung, können das Potenzial des Bohrmaterials voll ausschöpfen.
Geschmiedeter Verbinder
Das Verbindungsmaterial wurde geschmiedet, wodurch die Materialdichte verbessert und die Faserstruktur des Materials verändert wurde, so dass die allgemeinen mechanischen Eigenschaften des Materials verbessert wurden. Nitrid-, Phosphid- oder Kupferbeschichtungsverfahren Nitrid-, Phosphid- oder Kupferplattenbearbeitung an den Stangenenden haben Korrosionsschutz, Anti-Haftung und verbesserte Ermüdungsbeständigkeit der Verbindungsfläche gewährleistet.
Aufweiten & Verdicken
Das Aufweiten & Verdicken der Stangen hat die metallurgische Struktur verbessert und die Schlagzähigkeit erhöht, wodurch umfassende mechanische Eigenschaften und die Reibschweißdichtungen nicht beschädigt wurden.
![]()
FAQ
F: Wie lange ist Ihre Lieferzeit?
A: Die Herstellung dauert in der Regel 20 Tage. Innerhalb von 3 Tagen (falls auf Lager).
F: Wie wird die Qualität kontrolliert?
A: Vor dem Versand sollten wir jedes Bohrgestänge überprüfen und testen.
F: Sind Sie damit einverstanden, Muster zu bestellen?
A: Ja, wir begrüßen Ihre Musterbestellung, um unsere Qualität zu testen.
F: Wurde Ihr Bohrgestänge wärmebehandelt?
A: Ja, unsere Wärmebehandlung von Bohrgestänge und Gehäuse.
F: Hat Ihr Bohrgestänge eine Rostschutzfunktion?
A: Ja, jedes Bohrgestänge und Gehäuse wird vor dem Transport mit Farbe oder Korrosionsschutzöl vor Rost geschützt. Wenn Sie ein verzinktes Rohr benötigen, kontaktieren Sie uns bitte.
