Hydraulisches Druckexpansionsrohr-In-Situ-Ersatzsystem mit radialer Expansionskraft und automatischer Gewindestangen-Traktion für leichte, schnelle Installation

Rohr-In-situErsatzsystem—Expansionsmethode

I. Überblick

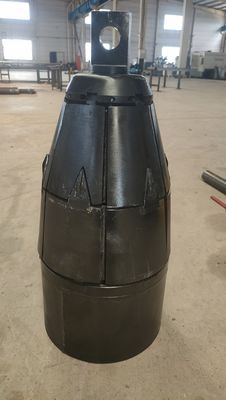

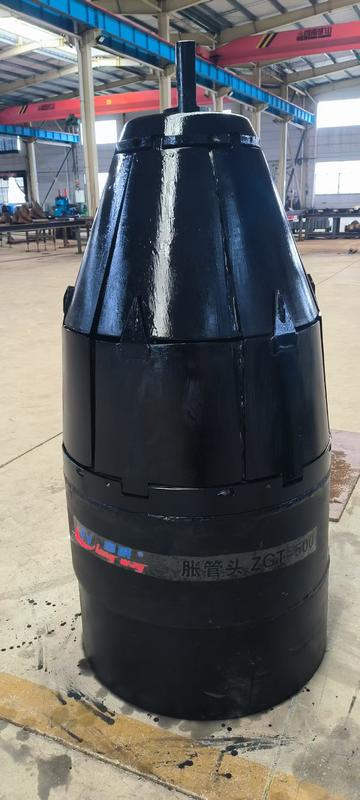

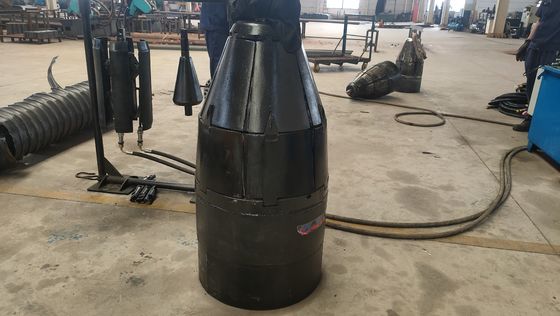

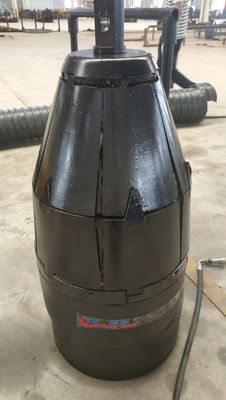

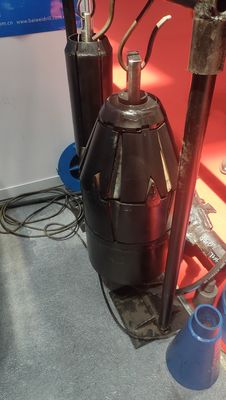

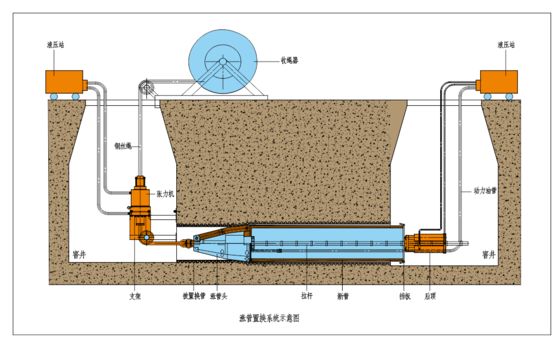

Die Expansionsmethode für den In-Situ-Ersatz verwendet spezielle Expander, um kontrollierte radiale Expansionskräfte innerhalb bestehender Rohre zu erzeugen. Dies vergrößert oder spaltet den alten Rohrdurchmesser gleichmäßig und zieht gleichzeitig neue Rohre in den erweiterten Hohlraum. Dieser Ein-Pass-Prozess schließt die Rohrsanierung durch „Erweitern und Ersetzen“ ohne Ausgrabung oder zusätzliche Arbeitsschächte ab.

II. Technische Vorteile (im Vergleich zum Rohrkrepieren)

Sanfte Kraftanwendung: Nutzt radiale Expansionskraft anstelle von axialer Zugkraft, wodurch Schachtwände minimalen Reaktionskräften ausgesetzt werden und keine strukturellen Schäden an den Kammern entstehen.

Keine Rohranhäufung: Eliminiert vollständig das „Aufstauungs“-Phänomen und gewährleistet einen reibungslosen Bau ohne Risiken von Rohrverklemmungen.

Flexible Ersetzung: Unterstützt sowohl den Ersatz mit gleichem Durchmesser als auch die Erweiterung des Rohrdurchmessers um eine Größe (Up-Size) zur Erhöhung der Durchflusskapazität.

III. Gerätefunktionen

Hauptsystem

• Automatische Gewindestangen-Traktion ermöglicht Ein-Knopf-Push/Pull-Betrieb und reduziert die Arbeitsintensität um 70 %.

• Leichter, schnell installierbarer Verriegelungssatz am Schachtende ermöglicht die Installation durch eine Person in 1 Minute ohne schweres Heben.

Hydraulikaggregat

Verfügt über automatische Richtungswechsel und Druckselbstverriegelung mit doppeltem Überlast- und Leckageschutz.

Ausgestattet mit manuellen/automatischen integrierten Magnetventilen und Standard-Funkfernbedienung, die es den Bedienern ermöglicht, sicher und effizient abseits der Schachtöffnung zu arbeiten.

Leichter, schnell installierbarer Verriegelungssatz am Schachteingangsende
