Produktdetails:
|
| Produktname: | Schlagschneider-Reibahle | Typ: | Bohrwerkzeug |
|---|---|---|---|
| Maschinentyp: | Bohrwerkzeug | Zertifizierung: | API |
| Material: | Hartmetall / Hochmanganstahl, Stahl, Fräser | Verarbeitungsart: | Gießen |
| Verwenden: | Konstruktion | Anwendbare Branchen: | Bauarbeiten, Energie und Bergbau |
| Außendurchmesser: | 200mm-1800mm | Farbe: | Schwarz |
| Verbindung: | Eingebauter Dreh- oder Abzieher | Passende Felsformation: | Weiche Bodenschichten |
| Faden: | Hängt von der Bohrstange ab | ||
| Hervorheben: | 1800mm Fräser-Reibahle,200mm Fliegen-Schneiderbohrwerkzeug |
||

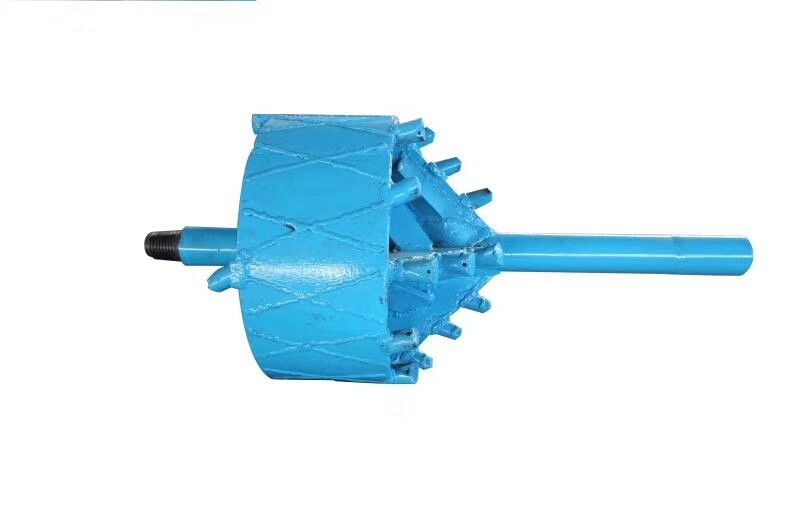

Casting HDD Fly Cutter Reamer für Richtungsbohrungen
Produktbeschreibung
Reibahlen und Taschenmesser sind beides Schneidwerkzeuge mit ungefähr so vielen Größen, Formen und beschreibenden Namen für das eine wie für das andere. Beide verwenden eine Vielzahl von Schneidkanten, um den jeweiligen Job zu erledigen. Wenn Sie versucht haben, Ihr Taschenmesser mit geschlossenen Augen zu benutzen, hätten Sie eine nahezu perfekte Ähnlichkeit.
Klingen, Zylinder, Fräser, Kombinationen, Lochöffner, Wischer und Packer beschreiben alle Werkzeuge, die im Allgemeinen als Reibahlen bezeichnet werden. Die Unterschiede bei Reibahlen sind größtenteils eine Funktion der zu schneidenden Bodenverhältnisse oder Geologie und in geringerem Maße der Größe des benötigten Lochs. Zum Beispiel könnte ein großes Loch den Einsatz eines Fräsers und eines Packers erfordern, während ein kleinerer Bohrungsdurchmesser in derselben Geologie eine Zylinderreibahle erfordern könnte.
| Parameterliste für Schneidreibahlen | |||||||||||||
| Nr. | 1 | 2 | 3 | 4 | 5 | ||||||||
| Spezifikation D | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | |
| 1 | Φ300 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 2 | Φ350 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | |||
| 3 | Φ400 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 4 | Φ450 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 5 | Φ500 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 6 | Φ550 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 7 | Φ600 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 8 | Φ650 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 9 | Φ700 | Φ89 | 80 | 450 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 |
| 10 | Φ750 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 11 | Φ800 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 12 | Φ850 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 550 | |||
| 13 | Φ900 | Φ95 | 80 | 450 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | |||
| 14 | Φ950 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 15 | Φ1000 | Φ108 | 110 | 500 | Φ127 | 110 | 600 | ||||||
| 16 | Φ1050 | Φ127 | 110 | 600 | |||||||||
| 17 | Φ1100 | Φ127 | 110 | 600 | |||||||||
| 18 | Φ1150 | Φ127 | 110 | 600 | |||||||||
| 19 | Φ1200 | Φ127 | 110 | 600 | |||||||||
| 20 | Φ1250 | ||||||||||||
| 21 | Φ1300 | ||||||||||||
| 22 | Φ1350 | ||||||||||||
| 23 | Φ1400 | ||||||||||||
| 24 | Φ1450 | ||||||||||||
| 25 | Φ1500 | ||||||||||||
| 26 | Schnallentyp | Φ73 Bohrlaschen sind empfohlen |
Φ83 Bohrlaschen sind empfohlen |
Φ89 Bohrlaschen sind empfohlen |
Φ102/Φ114 Bohrlaschen sind empfohlen |
||||||||
| Seriennummer Nummer |
1 | 6 | 7 | 8 | ||||||
| Spezifikation D | Dabber B | Länge C | Länge E | Dabber B | Länge C | Länge E | 芯轴B Dabber |
Länge C | Länge E | |
| 1 | Φ300 | |||||||||
| 2 | Φ350 | |||||||||
| 3 | Φ400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 4 | Φ450 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | |||
| 5 | Φ500 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 6 | Φ550 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 7 | Φ600 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 8 | Φ650 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 9 | Φ700 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 10 | Φ750 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 11 | Φ800 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 12 | Φ850 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 13 | Φ900 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 14 | Φ950 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 15 | Φ1000 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 16 | Φ1050 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 17 | Φ1100 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 18 | Φ1150 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 19 | Φ1200 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 20 | Φ1250 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 21 | Φ1300 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 22 | Φ1350 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 23 | Φ1400 | Φ168 | 180 | 650 | Φ168 | 180 | 650 | Φ194 | 200 | 700 |
| 24 | Φ1450 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 25 | Φ1500 | Φ168 | 180 | 650 | Φ194 | 200 | 700 | |||
| 26 | Schnallentyp | Φ114 Bohrlaschen sind sind empfohlen |
Φ127 Bohrlaschen sind sind empfohlen |
Φ140 Bohrlaschen sind sind empfohlen |
||||||
Die Eigenschaften von "BAIWEI" Bohrgestängen
Zwei Kraftbereiche
Die Gewinde des in der Firma hergestellten Nicht-Grab-Bohrgestänges haben zwei Kraftbereiche. Eine solche Struktur soll den Widerstand verringern, dem ein Bohrer während des Bauprozesses ausgesetzt ist. Die Rohre sind so konstruiert, dass sie ein hohes Drehmoment aushalten und gleichzeitig einen großen Innendurchmesser für einen hervorragenden Bohrflüssigkeitsfluss beibehalten, so dass sich die Gewinde nicht verformen.
Optimale Konstruktion
Bohrgestänge durch die Streuung gleicher Festigkeit und Spannung optimal konstruiert, kann das Potenzial des Bohrmaterials voll ausschöpfen.
Geschmiedeter Verbinder
Das Verbinder-Material wurde geschmiedet, wodurch die Materialdichte verbessert und die Faserstruktur des Materials verändert wurde, so dass die allgemeinen mechanischen Eigenschaften des Materials verbessert wurden. Nitrid-, Phosphid- oder Kupferbeschichtungsverfahren Nitrid-, Phosphid- oder Kupferplattenbearbeitung an den Stangenenden haben Korrosionsschutz, Anti-Haftung und verbesserte Ermüdungsbeständigkeit der Verbindungsfläche gewährleistet.
Aufweiten & Verdicken
Das Aufweiten & Verdicken der Stangen hat die metallurgische Struktur verbessert und die Schlagzähigkeit erhöht, wodurch umfassende mechanische Eigenschaften und die Reibschweißnähte nicht beschädigt werden.
![]()
![]()
FAQ
F: Wie lange ist Ihre Lieferzeit?
A: Die Herstellung dauert in der Regel 20 Tage. Innerhalb von 3 Tagen (falls auf Lager).
F: Wie wird die Qualität kontrolliert?
A: Vor dem Versand sollten wir jedes Bohrgestänge überprüfen und testen.
F: Sind Sie damit einverstanden, Muster zu bestellen?
A: Ja, wir begrüßen Ihre Musterbestellung, um unsere Qualität zu testen.
F: Wurde Ihr Bohrgestänge wärmebehandelt?
A: Ja, unsere Wärmebehandlung von Bohrgestänge und Gehäuse.
F: Hat Ihr Bohrgestänge eine Rostschutzfunktion?
A: Ja, jedes Bohrgestänge und Gehäuse wird vor dem Transport mit Farbe oder Korrosionsschutzöl vor Rost geschützt. Wenn Sie ein verzinktes Rohr benötigen, kontaktieren Sie uns bitte.
